油性環氧地坪漆質量好壞與施工步驟

　　眾所周知，市面上的環氧地坪材料眾多，且質量層次不齊，導致客戶在購買選擇時成了一大難題，因其擔心購買貴的會吃虧，便宜的質量不好，會上當，其實還是有辨別方法的，比如從溫度、起泡等方面。油性環氧地坪漆的施工也是很簡單的，首先對地面進行處理，其次封閉涂料、刮料,最后涂刷即可，下面小編為大家詳細介紹。

油性環氧地坪漆質量好壞

　　1、環境溫度為25℃時，施工后2－３天應達到實干，即硬度達到完成固化的８0％左右。

　　2、表面不能出現發粘現象。

　　３、氣泡：平涂型、砂漿型無氣泡，自流平允許1個小氣泡／10平方米。

　　４、流平性好，無鏝刀痕，大面積接口處基本平整；

　　5、無浮色發花，顏色均勻一致，大面積接口處允許有極不明顯的色差。

　　６、無粗雜質，但允許有空氣中的浮塵 掉落在造成的極小缺陷。

　　7、地坪表面應平整平滑，光澤度應達到設計要求（高光澤≥９0、有光≥70、半光50～70），平涂型為有光、水性為半光～無光。

　　８、桔皮、砂漿防滑面效果應很明顯。

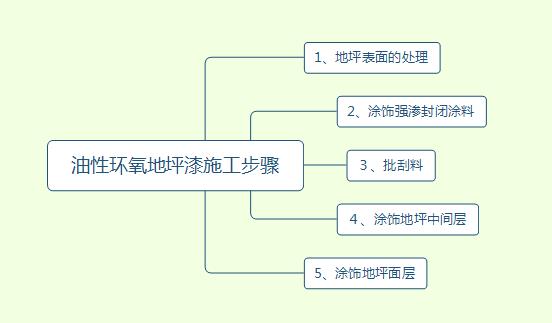

油性環氧地坪漆施工步驟

　　1、地坪表面的處理

　　（1）新竣工的工業地坪必須經過一定的養護后方可施工，約2８天。

　　（2）清除表面的水泥浮漿、舊漆以及粘附的垃圾雜物。

　　（３）徹底清除表面的油污，用克油王清洗劑處理。

　　（４）清除積水，并使潮處徹底干燥。

　　（5）表面的清潔需用無塵清掃機及大型吸塵器來完成。

　　（６）平整的表面允許空隙為2～2.5ｍｍ，含水量在６％以下，ＰＨ值６～８。

　　（7）地坪表面的打毛，需用無塵打磨機來完成，并用吸塵器徹底清潔。

　　（８）對地坪表面的洞孔和明顯凹陷處應用膩子來填補批刮，實干后，打磨吸塵。

　　2、涂飾強滲封閉涂料

　　（1）在處理清潔、平整的砼表面，采用高壓無氣噴涂或輥涂，環氧封閉底涂料1道。

　　（2）環氧封閉漆有很強的滲透性，在涂刷底漆時應加入一定量的稀釋劑，使稀釋后的底漆能滲入基層內部，增強涂層和基層的附著力，其涂布必須連續，不得間斷，涂布量以表面剛好飽和為準。

　　（３）局部漏涂可用刷子補涂，表面多余的底漆必須在下道工序施工前打磨處理好。

　　３、批刮料

　　在實干（25℃，約４小時）以后的底漆表面采用兩道批刮膩子的方法，以確保地坪的耐磨損、耐壓性、碰撞、水、礦物油、酸堿溶液等性能，并調整地面平整度。

　　（1）用70～1４0目的石英砂和無溶劑環氧批刮料，作為第1道膩子，要充分攪拌均勻，刮平。此道主要用于增強地面的耐磨及抗壓性能。

　　（2）用砂袋式無塵滾動磨砂機打磨第1道膩子，并吸塵清潔。

　　（３）用200～700目的石英砂和無溶劑環氧批刮料，作為第2道膩子，要充分攪拌均勻要用于增強地面的耐磨及平整度。

　　（４）用砂袋式無塵滾動磨機打磨第３道膩子，并吸塵清潔。

　　（5）兩道膩子實干以后，如有麻面、裂縫處應先進行修補，然后用平板砂光機進行打磨，使其平整，并吸塵清潔。

　　（６）石英砂使用的目數由現場工程師根據地面具體情況而確定。

　　４、涂飾地坪中間層

　　在打磨、清潔后的膩子表面上（20℃，2４小時）涂飾中間層。

　　（1）涂飾方法可用刷涂、批刮、高壓無空氣噴涂，大面積施工以高壓無空氣噴涂為最佳。 （噴涂壓力為20～25Ｍｐａ）。

　　（2）此遍可使地面更趨于平整，更便于發現地面仍存在的缺陷，以便面層施工找平。

　　（３）此遍還方便甲方對設備安裝等的安排。

　　5、涂飾地坪面層

　　（1）在中間層實干（20℃，7天）后，進行環氧無溶劑地坪面層涂裝，涂裝方法用批刮和高壓無空氣噴涂，但以高壓無空氣噴涂為宜。

　　（2）涂裝前應對于中間層用砂袋式無塵滾動磨砂機進行打磨、吸塵。

　　（３）如甲方在中間層實干后，先進行了設備的安裝調試，造成地面形成新的缺陷，應用批刮料找平、打磨，并吸塵、清潔。

　　（４）面層噴涂后，如存在氣泡現象應用消泡滾筒，在地坪上來回滾動，最后讓其自行流平即可。

　　上面就是對“油性環氧地坪漆質量好壞與施工步驟”的相關性介紹，如果大家還對其存在疑問的歡迎聯系我們！
